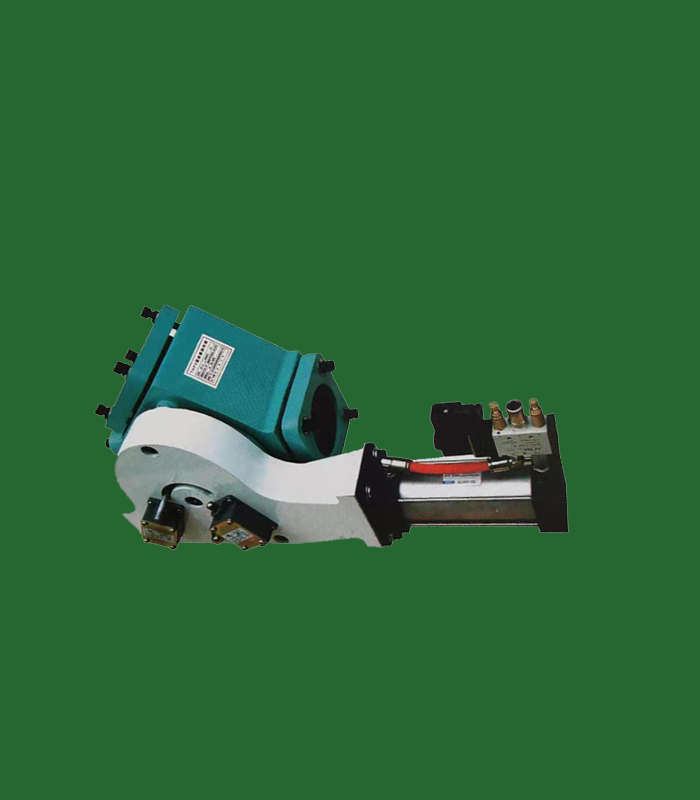

該產品是我公司與西安電子科技大學、西北大學、陜西理工學院依據比較新氣固兩相流體理論,聯合研發的專為粉體、顆粒體的管道氣力輸送切換而設計的產品,該產品結構簡單,設計科學合理,使用操作方便,廣泛用于化工、食品、醫藥、糧食、港口、飼料等各個行業的粉粒輸送工程中,該管路切換設備是國內生產配粉的設備之一。
產品特點:
1、采用特殊弧形流道旋塞結構,物料流動更流暢。
2、閥芯、閥體有高強度球墨鑄鐵和不銹鋼兩種結構,可供用戶選擇。
3、氣缸、電磁閥采用臺灣亞德客產品,其中:電磁閥使用雙控DC24V控制。
4、-進兩出結構,岔道夾角50°,比較方便的適用各種角度的安裝。
5、采用雙作用氣缸和齒輪驅動的有效組合,使用較小的氣壓和氣量就可滿足操作需求。
性能參數表
規格 | 公稱通經(mm) | 管道分叉角度(度) | 耐熱溫度(℃) | 閥的工作壓力 | 氣缸 | |
吸送壓送低速輸送 | 直徑/行程 | 使用壓力 | ||||
THFX 6.5*2 THFX 8*2 THFX 10*2 THFX 12*2 THFX 15*2 THFX 18*2 THFX 20*2 THFX 22*2 THFX 25*2 | 65 80 100 125 150 175 200 225 250 | 50 | 100 | 50 100 400 | 50/100 50/100 63/100 80/125 100/125 100/125 125/175 125/175 125/200 | 0.4-0.6 |
